Réservoir/bras 20K2500T

Réservoir/bras 20K2500T

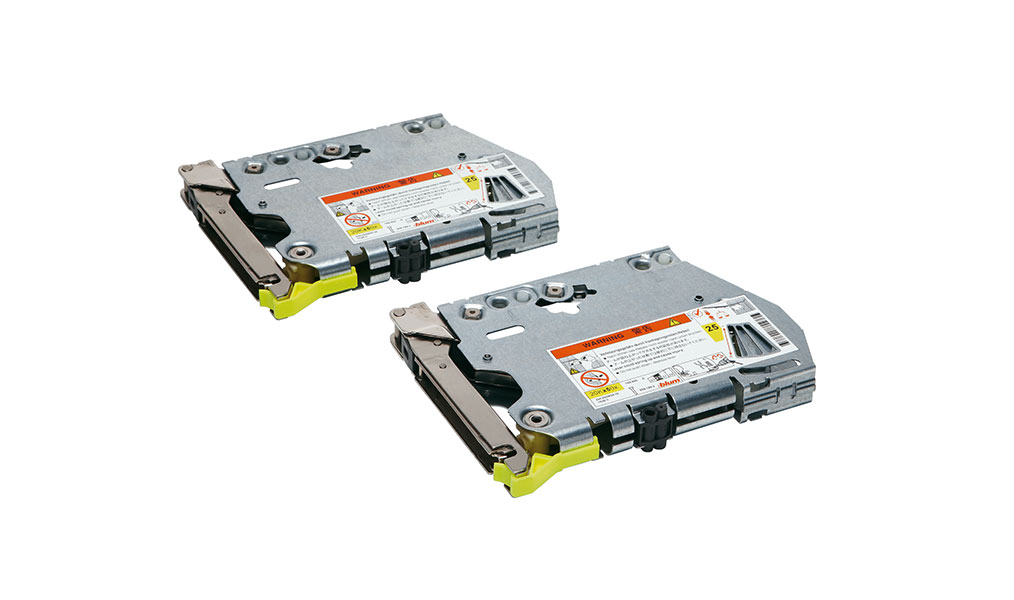

Set réservoirs de force avec bras pour Aventos HK

Code : 22318971

FICHE TECHNIQUE

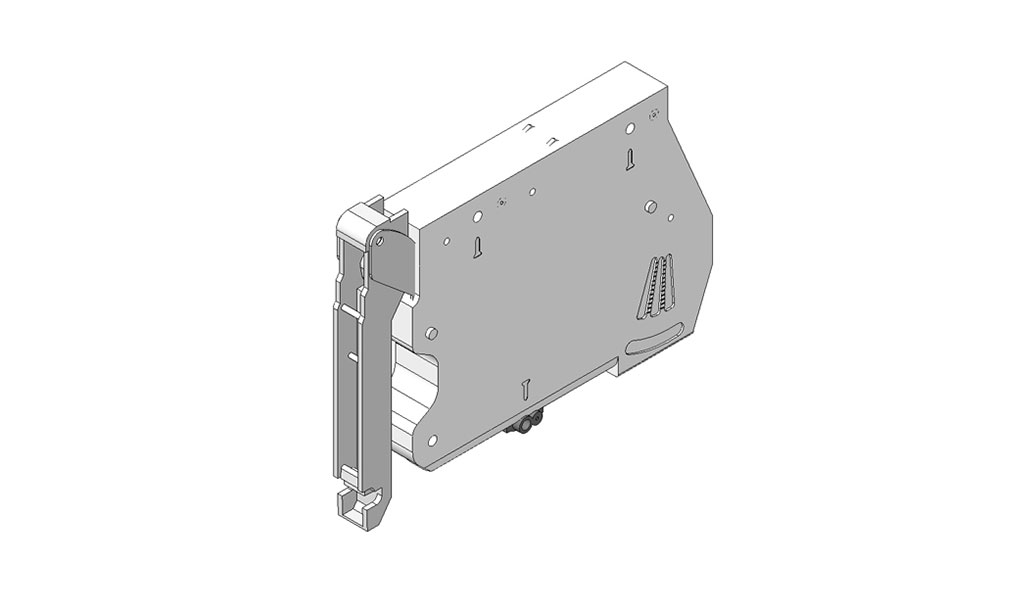

Set réservoir de force avec bras intégrés pour porte relevante pivotante HK



Libelle : 20K2500T

Référence : 09391712

Couleur : Zingué

Facteur de puissance : 750-2500 (pour 2 pièces)

Profondeur int. mini corps de meuble : 207 mm

Fixation sur corps de meuble : Par vissage

Symétrique : Oui

Composants : 2 Réservoirs de forces symétriques (bras intégrés) + 6 Vis agglo Ø 4x35 mm + Limiteur d'angle d'ouverture prémonté





Remarques : Sélection de reservoir de force :

Facteur de puissance LF =
Hauteur corps de meuble KH (mm) x poids de
façade avec double du poids de la poignée (kg)
* Facteur de puissance LF = Hauteur corps de meuble KH (mm) x poids defaçade avec double du poids de la poignée (kg)
* Pour les zones de chevauchement, nous recommandons le réservoir de force le plus puissant !
* Pour les faces en bois, utiliser 4 vis agglo (609.1x00) par côté. Pour les cadres alu larges, utiliser 4 vis à tôle à tête fraisée (660.0950) par côté



COMMANDER UN ARTICLE

Code (1 pièce)

Angle d’ouverture

Facteur de puissance LF

Libelle

Réf.

22318971

107° 750-2500 20K2500T 9391712

223181006

107° 1500-4900 20K2700T 9391882
